summary

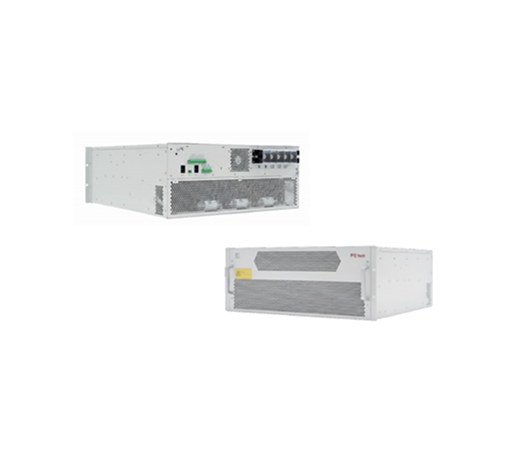

Module

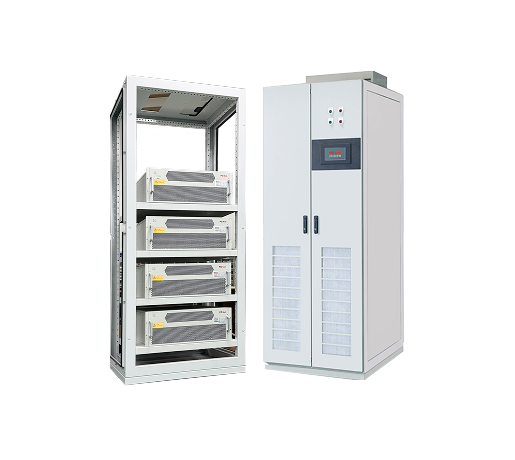

Cubicle
주요 기능
적용 분야
| 분야 | 주요내용 |
|---|---|
| 데이터 센터 | 전압변동 억제, 역률 개선, 불평형 보상 등을 통해 서버 안정성과 신뢰성을 높이고 에너지 효율 향상을 통한 운영비를 절감합니다. |
| 산업 (철강, 석유화학 등) | 무효전력 보상과 역률 개선을 통해 생산 효율을 높이고, 에너지 비용을 절감합니다. |
| 신재생 에너지 (풍력, 태양광 등) | 출력 변동을 보상하여 전압 안정성을 확보하고, 전력 품질을 향상시킵니다. |
| 상용빌딩 및 관공서 | 전력 품질을 향상시키고 에너지 절감을 통해 운영 효율을 개선합니다. |
| 교통 (항만, 철도, 공항 등) | 대용량 부하 운전 시 발생하는 전압 불안정과 설비 이상을 방지하고, 안정적인 시스템 운영을 지원합니다. |
| 주택단지 | 주거 환경의 전력 품질을 개선하고 에너지 절감으로 관리비 부담을 경감합니다. |
| 수자원 처리장 | 펌프 및 제어설비의 안정성을 높이고 에너지 절감으로 운전 효율을 향상시킵니다. |
| 레저산업 | 운행 설비의 안정성과 안전성을 높이고 에너지 절감으로 운영 효율을 향상시킵니다. |

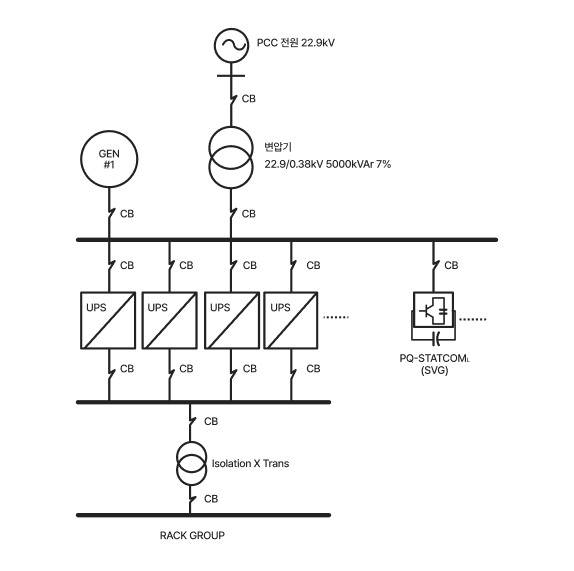

데이터 센터 계통 적용 예

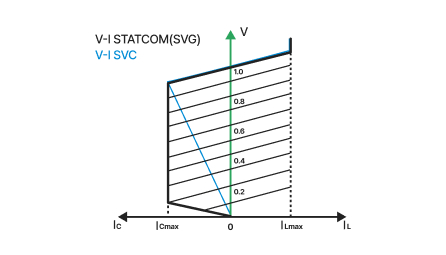

PQ-STATCOM (V - I) 특성

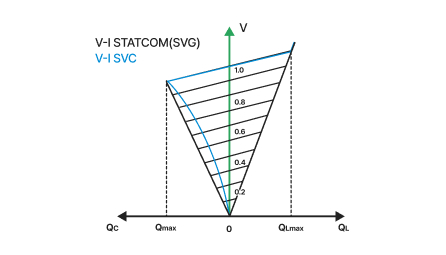

PQ-STATCOM (V - Q) 특성
기술적 특징
지능형 제어 및 관리 시스템
-실시간 상태 감시 : 전압·전류, 운전 상태, 무효전력 등
-이벤트 자동 기록 및 이력 분석 : 고장 진단 및 유지보수 근거 제공
-파형 분석 기능으로 이상 상황 즉시 확인
-다양한 운전 모드 지원 : 역률 제어, 전압 제어, 무효전력 제어
-원격 제어 및 모니터링 지원 (RS485 등)
-과전류, 과전압, 전압 이상, 불평형 등 종합 보호 기능 내장

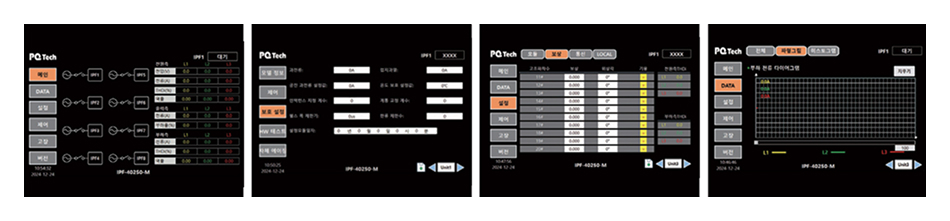

PQ-STATCOML의 HMI
PQ-STATCOML은 직관적 HMI(Human Machine Interface)와 고성능 제어시스템을 기반으로, 최고 수준의 성능과 안정성을 제공합니다.
Module 기술 사양
기술사양
| 모델명 | M4075 | M4150 | M6120 |
|---|---|---|---|
| 정격 용량 | 75kVAr | 150kVAr | 120kVAr |
| 정격 전압 | 380V ~ 440V | 380V ~ 440V | 660V ~ 690V |
| 주파수 | 50Hz / 60Hz | ||
| 과부하 용량 | 110% (연속), 120% (1분) | ||
| 효율 | ≥97.5% (정격운전) | ||
| 응답 속도 | ≤5ms | ||
| 토폴로지 | 3-레벨 NPC(Neutral Point Clamped) | ||
| 스위칭 주파수 | 20kHz | ||
| 계통 구성 | 3P3W, 3P4W | ||
| 병렬운전 모듈 수 | ≤ 20 | ||
| 역률 제어 | 진상/지상 0~100% | ||
| 부가 기능 | 불평형 보상 | ||
| CT설치 | 전원측 또는 부하측 | ||
| 통신 | RS485, CAN | ||
| 냉각 방식 | 강제 공냉 | ||
| 운전 온도 | -35℃ ~ 60℃ (derating above 55℃) | ||
| 보관 온도 | -45℃ ~ 70℃ | ||
| 상태 습도 | ≤95%, 결로 없음 | ||
| 고도 | ≤2,000m | ||
| 방수/방진 등급 | IP20 | ||
| 외형 | Wall-mounting, Rack-mounting | ||
Module 외형 치수

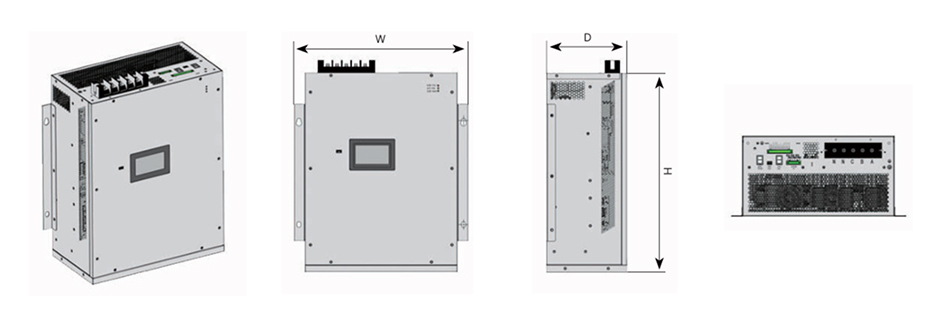

Wall-mounting type dimensions
| 모델명 | M4075 | M4150 | M6120 |
|---|---|---|---|
| 치수 | W440 × H575 × D232mm | W630 × H640 × D250mm | W525 × H626 × D250mm |

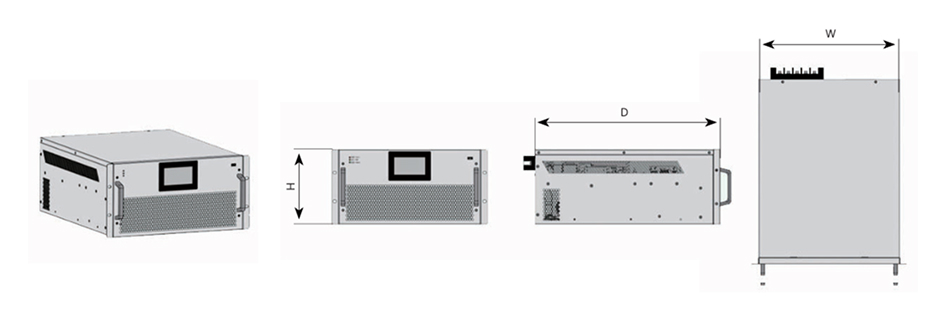

Rack-mounting type dimensions
| 모델명 | M4075 | M4150 | M6120 |
|---|---|---|---|
| 치수 | W440 × H200 × D575mm | W630 × H250 × D640mm | W525 × H250 × D626mm |
Cubicle 기술 사양
정격 전압 380V ~ 440V
| 모델명 | P4075 | P4150 | P4300 | P4450 | P4600 | P4750 |
|---|---|---|---|---|---|---|
| 정격 용량 | 75kVAr | 150kVAr | 300kVAr | 450kVAr | 600kVAr | 750kVAr |
| 모듈(수량) | M4075(1) | M4150(1) | M4150(2) | M4150(3) | M4150(4) | M4150(5) |
| 외형 | Type-A | Type-B | Type-C | |||
정격 전압 600V ~ 690V
| 모델명 | P6120 | P6240 | P6360 | P6480 | P4600 |
|---|---|---|---|---|---|
| 정격 용량 | 120kVAr | 240kVAr | 360kVAr | 480kVAr | 600kVAr |
| 모듈(수량) | M6120(1) | M6120(2) | M6120(3) | M6120(4) | M6120(5) |
| 외형 | Type-A | Type-B | Type-C | ||
Cubicle 외형 치수

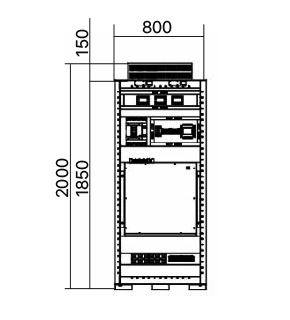

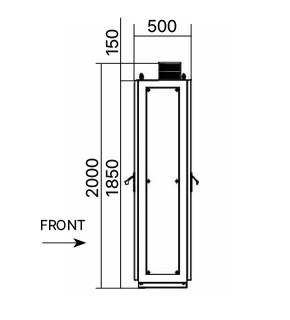

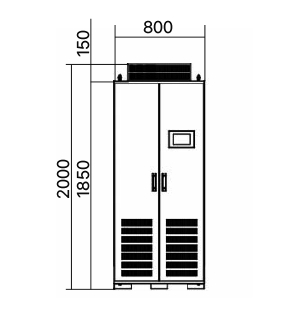

Type-AW800 × H2000 ×D500mm

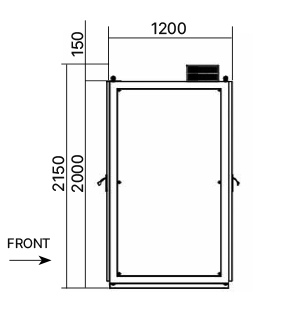

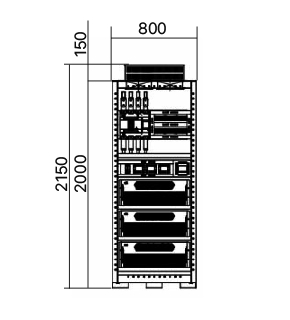

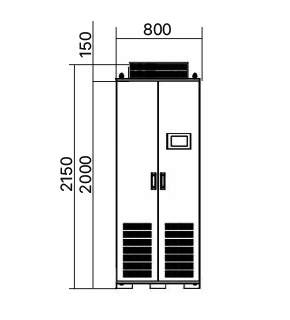

Type-BW800 x H2150 x D1200mm

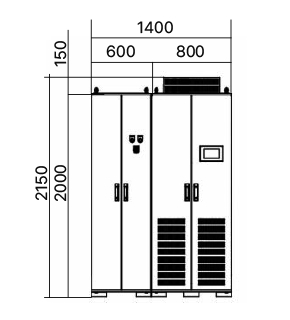

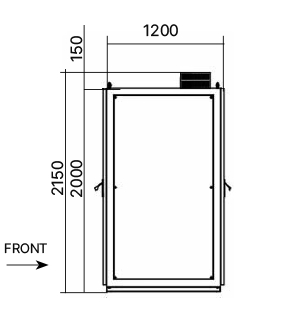

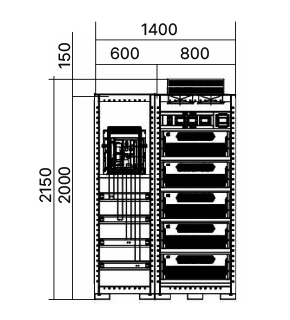

Type-CW1400 × H2150 ×D1200mm
