전압 변동과 에너지 손실

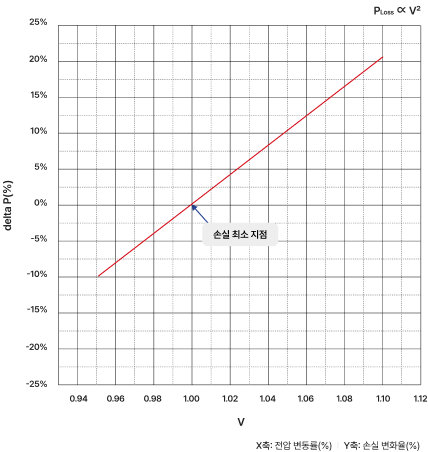

전압 변동에 의한 손실 변화율

전압 상승에 의한 손실

Parameters)

• V_Nom = NN kV
• V_Ext at +X%
• P_Nom = XX MW
• Q_Nom = XXX MVAr
• P_loss,Norm= k%
• Period: hh, ddd

• Z_Nom = (V_Nom)^2 / P_Nom
• P_Ext = (V_Ext)^2 / Z_Nom
• ΔP = P_Ext - P_Nom
• S_Nom = √(P_Nom^2 + Q_Nom^2)
• S_Ext = √(P_Ext^2 + Q_Nom^2)
• P_loss,Nom = P_Nom × k%,
• P_loss,Ext = P_loss,Nom × (S_Ext / S_Nom)^2
• ΔP_loss = P_loss,Ext - P_loss,Nom
• ΔE_total = ΔE_P + ΔE_loss

전압 상승은 수십억원에 이르는 생산성과 손실 비용 등, 막대한 영향을 미칩니다.
적절한 전압 제어(SVG 등)를 통해 문제를 해결할 필요가 있습니다.

전압 강하에 의한 손실

고조파와 에너지 손실

계통의 전압 왜형율이 높으면 고조파 에너지 손실도 큽니다.

P₁ = 17.83kW, P₅ = 2.79kW,
P₇ = 0.31kW, P₁₁ = 0.21kW

P_h = 3∑V_hI_h, cos θ_h,
∑P_h = 3.31kW, P_h = 18%,

※ 위의 실측 결과는 계통의 전압 왜형율 THD-v가 15%이며 이 경우 고조파 손실은 무려 18%이 이릅니다.

고조파 보상에 의한 전기 에너지 절감율을 구하는 방식을 나타냅니다.

• dP(%)=(THD"-i-THD'-i)(%) * (THD"-v-THD'-v)(%) * k
• THD"-i : 개선 전 전류 왜형율
• THD'-i : 개선 후 전류 왜형율
• THD"-v : 개선 전 전압 왜형율
• THD'-v : 개선 후 전압 왜형율

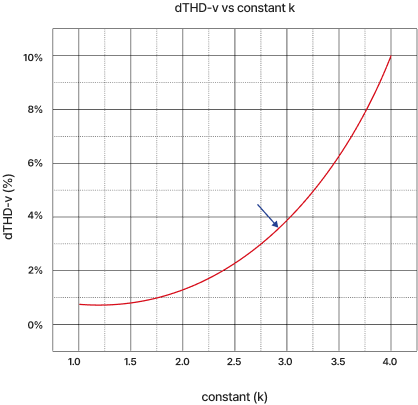

• k : 그래프로부터 구한 상수
• dP[%] : 전력 손실 절감율

인버터 부하 고조파 개선 효과
