summary

지능형 무효전력 발생장치(Intelligent Static Var Compensator with Generator, 이하 SVG)는 APFR(기계식 무효전력 보상기)와 SVC(전자식 무효전력 보상장치)의 단점을 보완한 3세대 지능형 무효전력 보상장치입니다.
지능형 무효전력 발생장치(SVG)는 부하로부터 발생되는 무효전력과 고조파를 DSP와 IGBT를 이용하여 실시간 분석하고, 전력품질개선에 필요한 최적의 무효전류와 고조파 전류를 보상함으로써 계통의 전압 안정화와 플리커 저감은 물론 생산성 향상 및 역률 증대에 따른 설비 여유율을 높이는 효과가 있습니다.

제품특징

  • 무효전력 및 고조파 통합 보상 충족 상불형평 전류 개선 진상, 지상 무효전력 보상 고조파 보상 용량 설정 가능(정격용량의 30%) 고도로 정확한 Multi-DSP 제어 RS-485, TCP/IP 포트, MODBUS RTU 통신 프로토콜, 컴퓨터 원격 모니터링 디지털 제어, LCD Touch Display 다중 보호, 엄격한 열 설계로 고도의 안전, 신뢰도 보장 응답속도 5ms이내 고속응답 자기 진단, Event Log 기록 기능 보유 쉬운 설치 및 유지보수 전원측 전류(Close Loop) 또는 부하측 전류(Open Loop)의 검출 방법 선택 가능 에너지절감, 전자설비 보호

제품원리

IVC와 SVG 보상 방식 비교

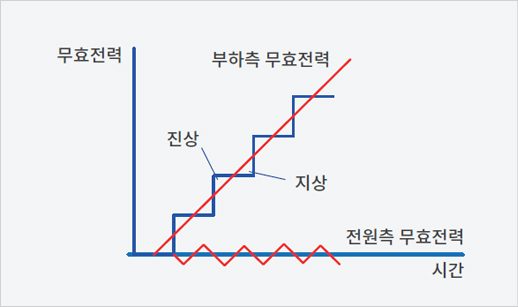

  • IVC : 콘덴서 스텝 보상 방식

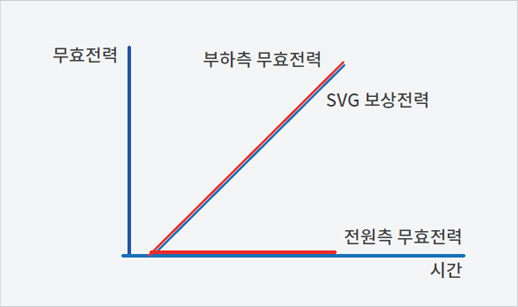

  • SVG : 무효전력(선형)로 보상 방식

설치효과

수전단 전압을 유지, 계통 전압 안정성 강화
  • SVG는 빠른 무효전압 조절 능력을 가지고 있고, 유도성 및 용량성 무효전력을 빠르게 보상이 가능하여, 계통 전압을 안정적으로 유지할 수 있다.
무효전력 보상을 통한 선로손실 감소, 에너지 절감, 사회적 비용 감소
  • SVG를 통한 무효전력 보상은 피상전력을 낮춰 변압기와 케이블의 여유율을 높이고, 이에 따른 수명연장 효과를 볼 수 있어 설치 비용 및 유지보수 비용을 낮출 수 있다.
전압 변동 및 플리커 억제
  • SVG는 전압 변동 및 플리커 현상을 저감시키기 위해 무효전류를 빠르게 보상할 수 있다.
  • SVG는 전압 변동 및 플리커를 억제하는 가장 이상적인 해결책이다.
고조파를 보상
  • SVG는 고조파를 보상할 수 있으며, 최대 보상 용량은 장비 정격의 30% 이다.
삼상 불평형 억제
  • 단상 부하 사용과 개별 사용 부하의 불평형으로 인해 삼상 불평형이 발생한다.
  • SVG는 불평형 부하에 의해 발생된 불평형 전류를 빠르게 보상하고, 계통에 대한 삼상 전류가 평형이 되도록 하여, 전력공급의 품질을 크게 향상시킨다.

제품 사양서

제품 사양서
구분 SVG
상수 3상 3선
정격전류 100A~400A
공칭전압 208~480V ±10%
공칭 주파수 50/ 60Hz ±5%
계통 CT 3CT, 2차측 5A, Class 1 이하, 15VA이상
Detuned/Tuned 리액터 6% 또는 13% / 옵션
역률 -
통신/프로그래밍 MODBUS RTU 통신, RS-485, TCP/IP
응답속도 <10ms
방열방식 강제풍냉식
색상 MUNSEL No. 5Y 7/1 (모든 색상 협의 가능)
운전온도 -10°~50°C 연속
상대습도 0~95% 수분 응결이 안되는 조건
IP등급 IP20
소비전력 정격의 3% 이하
