summary

대용량의 용접기, 크레인, 가변속 모터 장치 등의 부하는 큰 폭의 무효전력 변동을 일으켜 계통의 전압강하와 플리커를 유발함으로써 배전 계통내의 전기설비와 제어설비 등에 악영향을 주게 됩니다. 지능형 무효전력 보상장치 (IVC)는 부하로부터 발생되는 무효전력을 DSP와 전력전자소자를 이용하여 실시간 보상함으로써 전압의 안정화와 플리커 저감은 물론 용접품질의 개선에 의한 공정 불량율 감소와 역률 증대에 따른 설비 여유율을 높이는 효과가 있습니다.

제품특징

  • 특허 획득
    • 선형응답특성을 갖는 3상 4선식 무효전력 보상장치 (특허 제 0435620호)

    응답속도 10ms이내 고속응답 전압강하 방지 및 플리커방지 TRANSIENT FREE 스위칭 과도현상이 없음 에너지절감, 전자설비보호 스위칭 소자 및 콘덴서 보호, 수명연장 용량확장용이 - 간단한 모듈추가로 용량확장가능 상불평형 전류개선(옵션)

    GLCD 채용으로 실시간 전압, 전류 모니터링
    • TFT Color LCD를 통한 선명한 화면
    • 한글/영문/중문 표기가 가능한 전면표시창
    • 전원 측과 부하 측의 전력품질을 자동 저장하는 SD 메모리 탑재
    • TCP/IP, RS485 를 이용한 MODBUS 통신
  • 제품특징
    적용부하 용접기, 아크로, 크레인등 불규칙적인 무효전력, 플리커 발생부하
    적용시스템 3P3W/3P4W, 380~440V, 25~1200kVAr, 50/60Hz
    적용장소 제철소, 화학공장, 금속공장, 항만, 공장

TOUCH SCREEN 화면

주) 제품사양은 당사의 사정에 따라 변경될 수 있습니다.

제품원리

IVC 단선도 및 무효전력 보상 전류 파형

설치효과

  • 사이리스터에 의한 영전압 제어방식으로 운전시의 과도현상 최소화
  • 변압기 2차측 역률 평균 98% 수준 유지
  • 평균전류 30% 감소
  • 변압기 여유 용량 30% 확보
  • 높은 부하 동시 작업률에서도 실시간 무효전력 해소로 전압 플리커 최소화

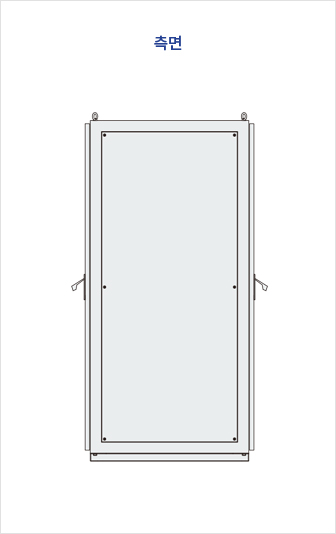

제품 사양서

제품 사양서
구분 IVC
상수 3상 3선
정격전류 25kVA~1200kVA
공칭전압 208~480V ±10%
공칭 주파수 50/ 60Hz ±5%
계통 CT 3CT, 2차측 5A, Class 1 이하, 15VA이상
Detuned/Tuned 리액터 6% 또는 13% / 옵션
역률 -
통신/프로그래밍 MODBUS RTU 통신, RS-485, TCP/IP
응답속도 <10ms
방열방식 강제풍냉식
색상 MUNSEL No. 5Y 7/1 (모든 색상 협의 가능)
운전온도 -10°~50°C 연속
상대습도 0~95% 수분 응결이 안되는 조건
IP등급 IP20
소비전력 정격의 3% 이하
